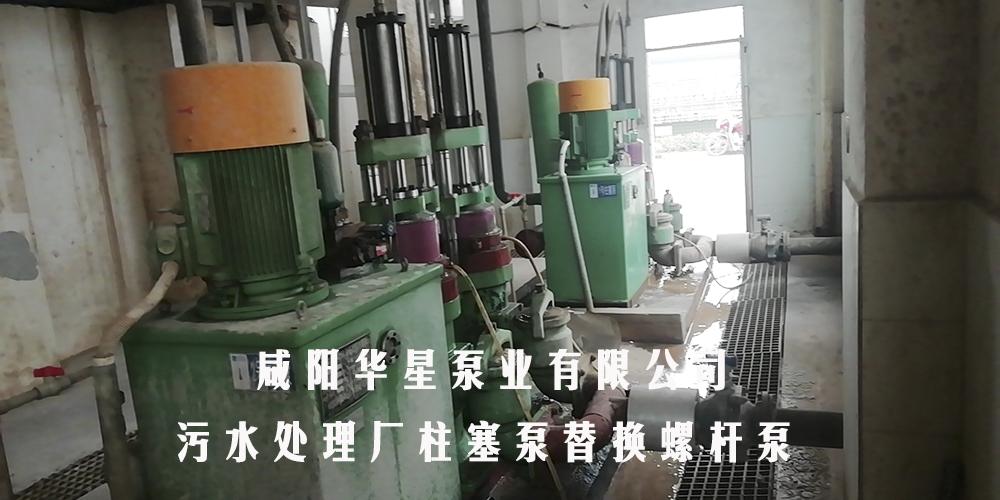

污水处理厂柱塞泵替换螺杆泵
污水厂污泥脱水主要有高压隔膜板框压滤机进行。压滤机进料泵采用螺杆泵，项目设置600平方板框压滤机1台，350平方压滤机2台。600平米板框压滤机配套高低压进料螺杆泵2台，350平方压滤机配套进料螺杆泵1台。由于压滤机使用频率高，进泥颗粒含量多，导致螺杆泵定子及转子损坏非常大，螺杆泵定子转子使用寿命约为半年。维护费用非常高，成本加大，因此结合项目实际情况，将螺杆泵更换为柱塞泵，在保证生产进料效果的前提下，节约维护成本，节约能耗。
一、柱塞泵优势
YB系列陶瓷柱塞泵是液压驱动双缸双作用的容积型泵。以α型氧化铝为柱塞，具有高的耐磨性和耐腐蚀性，该泵有运行平稳可靠，输出压力高计量准确，压力波动小，低噪音耐酸碱，操作维护方便，使用寿命长等特点，配合压滤机使用是各种类型固液分离的理想产品。相比离心泵、螺杆泵、转子泵，该泵有以下优势：压力功率小，磨损小寿命长，有可调恒温的功能，维修费用仅为离心泵、螺杆泵、转子泵的十分之一，为用户降低了使用成本减少了电能消耗。
参数：
| 型号 | 额定流量m³/H | 压力范围MPa | 电机KW | 进/出浆法兰PN16 |
| YBH300-60 | 60 | 0-2.0 | 18.5 | DN150/DN150 |
| YBH400-100 | 100 | 0-2.0 | 22 | DN150/DN150 |
本次选择以上2种型号柱塞泵匹配600及350平方压滤机进料使用。其中350平压滤机选择流量60立方/h，压力20BAR柱塞泵，完成满足正常进料需求流量50左右，压力12公斤的要求，在柱塞泵进料前期，出口阻力小，可实现满流量进料，一般在2.5小时左右进料完成。同时600平压滤机进料流量选择100，满足在快的时间内实现进料完成。
主要优势：
1、 柱塞泵出口压力高。可保证20公斤压力，不会出现螺杆泵随着定子和转子磨损而无法保压，导致进料压力不足，或者进料时间过长。
2、 能耗低：正常350平压滤机配套螺杆泵22KW，600平压滤机配套螺杆泵45KW，而柱塞泵仅需要配套18KW和22KW，尤其对于600平压滤机节约能耗一半以上。
3、 后期维护成本低。螺杆泵(每台套)每半年需要更换一次转子和定子每台套，据市场调查一套35千瓦定子、转子约6万左右，而柱塞泵仅仅需要更欢发片和橡胶密封，每次费用仅为6千元左右。其维护费用仅为柱塞泵维护费用的10%左右。
二、柱塞泵和螺杆泵具体比对表
| 按正常每天工作10-12小时来计算 | 陶瓷柱塞泵 | 螺杆泵 |
| 流量 | 100m³/h | 100m³/h |
| 电机 | 22KW | 45KW |
| 较高压力 | 2.0MPa | 1.2MPa |
| 整机寿命 | 15年以上 | 10年左右 |
| 核心部件使用寿命 | 超硬陶瓷柱塞，缸体寿命20年 | 螺杆，寿命1年 |
| 主要密封件及易损件更换时间 | 寿命：6-12月/次 | 胶套6-12月 |
| 年平均使用易损配件费用 | 5年内，<6000元/年 | >6万 |
| 特点 | 可调恒压，自动变量，低压大流量，高压小流量，液压系统自动调整 | 变频器调整 |
| 陶瓷柱塞泵 | 螺杆泵 | |
| 流量 | 60m³/h | 60m³/h |
| 电机 | 18.5KW | 22KW |
| 较高压力 | 2.0MPa | 1.2MPa |
| 整机寿命 | 15年以上 | 10年左右 |
| 核心部件使用寿命 | 超硬陶瓷柱塞，缸体寿命20年 | 螺杆，寿命1年 |
| 主要密封件及易损件更换时间 | 寿命：6-12月/次 | 胶套6-12月 |
| 年平均使用易损配件费用 | 5年内，<6000元/年 | >6万 |
| 特点 | 可调恒压，自动变量，低压大流量，高压小流量，液压系统自动调整 | 变频器调整 |
根据某污水厂现运行14h/天来对比
| 600平压滤机(高低压泵)一年电费 |
费用 551880元 |
一年易损件 | |
| 1台 | 365/天X45/kwX0.8元/hX14h/天=183960元 |
定子、转子 100000/次X2/次=200000元 |
|
| 350平压滤机(高低压泵)一年电费 | |||
| 2台 | 365/天X45/kwX0.8元/hX14h/天X2台=367920元 |
定子、转子 50000/次X2套X2/次=200000元 |
|
| YB400型柱塞泵一年电费 |
费用 241192元 |
阀片、橡胶密封、盘根等 7000X2/次=14000元 |
|
| 1台 | 365/天X22/kwX0.8元/hX14h/天=89936元 | ||
| YB300型柱塞泵 |
阀片、橡胶密封、盘根等 6000X2台X2/次=24000元 |
||
| 2台 | 365/天X18.5/kwX0.8元/hX14h/天X2台=151256元 | ||
成 本 回 收
根据以上对比污水厂一年的电费及易损件，费用需接近80万左右，柱塞泵一年电费及易损件费用才30万左右。
柱塞泵改造总投资60万，根据以上现场实际发生费用对比二年不但收回投资成本还节省70万左右。

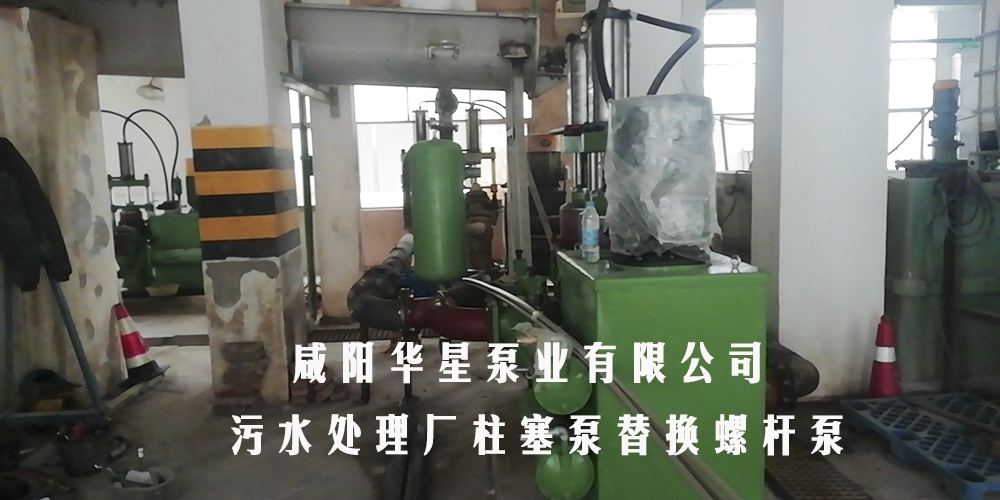

污水处理厂柱塞泵替换螺杆泵改造前
改造中
改造后
部分用户现场：
市政污水处理，项目地址：山东，使用YB400泵17台
造纸污水处理 项目地址：山东，使用YB400泵12台
松鹤煤业：洗煤废水处理 项目地址：贵州，使用YBH-300J泵9台
