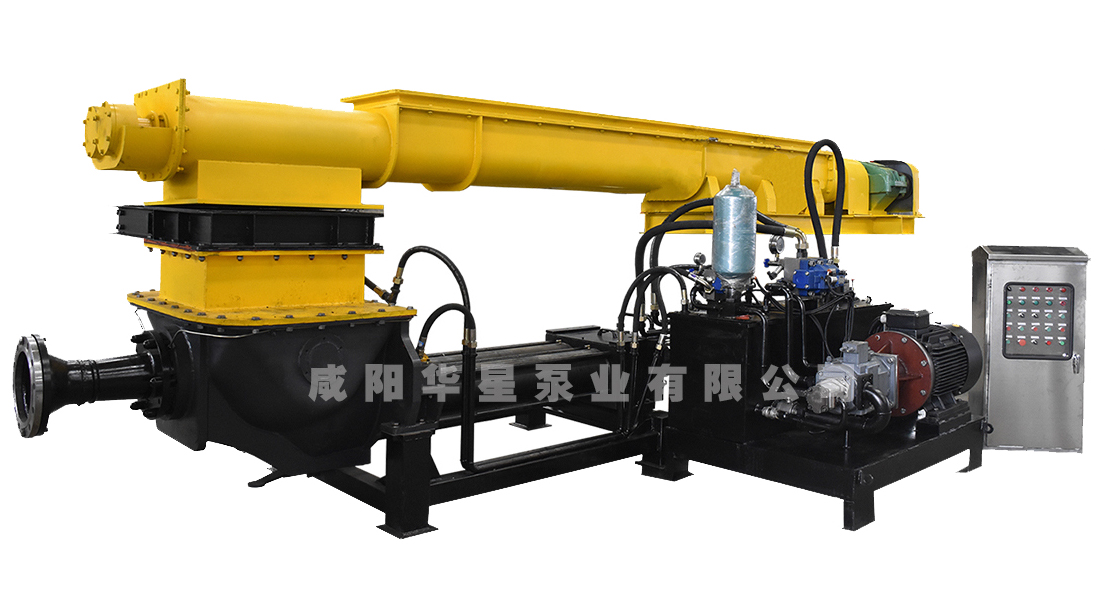

膏体泵是怎么工作的。膏体泵主要由执行部分、液压动力部分和控制部分、润滑部分、冷却部分等组成，执行部分采用双液压缸同步联动，单向阀补油形式，分配阀采用 S 管阀形式，污泥输送泵原理，主要磨损密封件采用耐磨新材料。
在泵体中装有适量的水是作为工作液。当叶轮按图中顺时针方向旋转时，水被叶轮抛向四周，由于离心力的作用，水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。水环的下部分内表面恰好与叶轮轮毂相切，水环的上部内表面刚好与叶片顶端接触(实际上叶片在水环内有一定的插入深度)。此时叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成和叶片数目相等的若干个小腔。如果以叶轮的下部0°为起点，那么叶轮在旋转前180°时小腔的容积由小变大，且与端面上的吸气口相通，此时气体被吸入，当吸气终了时小腔则与吸气口隔绝；当叶轮继续旋转时，小腔由大变小，使气体被压缩；当小腔与排气口相通时，气体便被排出泵外。
S 摆阀状 呈 S 形，其壁厚是变化的，武乡污泥输送泵，磨损大的地方壁厚也大。摇臂轴 C 与摇臂 相连，摇臂轴穿过料斗时，有一组密封件起密封作用。为一 个 Y 形密封与一个蕾形密封，内部充满润滑脂。大部分 S 管在切割环 内有弹性（橡胶）垫层，可对切割环与眼睛板之间的密封起一定的补 偿作用。S 管阀设有磨损补偿机构，能够自动补偿磨损量。
膏体泵的工作原理： 左、右输送缸在两个液压缸驱动下交替吸入和泵出物料，即当 S 摆阀在摆动油缸推动下其输入端与左输送缸相对， 右输送缸与料斗连 通时，主油泵的压力油进入左液压缸无杆腔，左液压缸活塞推出，污泥输送泵材质，并带动左输送缸活塞伸出产生泵送动作， 左输送缸中的物料通过 S 摆阀 被泵入输送管道。 与此同时，左液压缸有杆腔中的液压油通过左、右液压缸相连的 管路进入右液压缸有杆腔推动其活塞回缩， 从而带动右输送缸活塞后 移产生吸料，将料斗内的物料吸入右输送缸中。当右输送缸的活塞运 动即将到达输送缸端点时， 安装在主液压缸和输送缸之间的感应套到 达洗涤室中接近开关的下方， 其连杆上感应套的感应信息被接近开关 接收， PLC 即发出电信号，使电液比例阀控制其液动换向阀换向，污泥输送泵型号， 而让摆动油泵输出的压力油换向进入另一侧的摆动液压缸， 使Ｓ摆阀 转动，使其入料口与另一物料缸连通。 与此同时 PLC 也向电液比例阀发出换向信号， 使补油泵输出的压 力油经主油泵电液换向阀而进入控制主泵斜盘的油路， 改变主泵斜盘 的方向及角度， 使油泵出液反向， 压力油进入到右主液压缸的无杆腔， 完成与上一次主油缸相反的动作。 这时左侧输送缸中的浓料已通过Ｓ 摆阀被完全压入输送管道， 右侧输送缸已吸满物料而完成了一个工作 循环。如此往复循环，实现了自动泵送目的。 由于左、右主油缸是不断交替完成各自的吸送行程，使料斗里的 物料源源不断地通过Ｓ摆阀被输送到输送管道中， 并通过泵外铺设的 管道输送到达锅炉给料点，完成泵送作业。
