高压大流量液压陶瓷柱塞泥浆泵是咸阳华星泵业有限公司近年来开发出的一种独创型高新泵产品,是渣浆泵的更新换代产品。该泵适用于输送高浓度固、液 两相介质,与隔膜泵相比具有结构简单、操作维护方便 等特点;与喷水式柱塞泵相比节水、节能效果显著。该 泵柱塞采用耐磨防腐性能优良的氧化铝陶瓷柱塞,动密封面摩擦副采用油或水润滑,摩擦阻力小、效率高、 使用寿命长。
1性能参数与适用介质
流量:Q = 50~ 100m2/h;介质浓度:固含量≤65%;温度:T≤100 C ;粘度:μ≤2 000 mm2 /s。
2高压大流量陶瓷柱塞泥浆泵的结构和工作原理
高压大流量陶瓷柱塞泥浆泵为立式双缸单作用陶 瓷柱塞泥浆泵。它由电机带动油泵，通过阀组控制,带 动两个油缸里的活塞杆做上下运动,再由活塞杆带动 陶瓷柱塞实现上下运动。当柱塞向上运动时,吸入阀 打开吸入输送介质;当柱塞向下运动时,排出阀打开排 出介质。在整个阀门的运动过程中,吸入和排出阀门 交替地打开、关闭实现吸浆与排浆。在整个输送过程中,只有柱塞前端与输送介质接触,可使输送介质无外 漏,更重要的使输送的颗粒介质与活塞运动部件不接 触,避免了固体颗粒对泵造成的严重磨损,大大改善了 密封环境,从而提高了泵的使用寿命。
3高低压水的切换和工作原理
3.1密封结构 .
高压大流量陶瓷柱塞泥浆泵密封系统主 要由以下几部分组成:
1)辅助导向支撑套。对柱塞起左右支撑和辅助导 向作用,其材料为高分子聚乙烯。柱塞在理想状态下， 在泵体内始终位于中间状态,而且能够自由地做上下 运动，这样对密封件的寿命有利，此运动状态是由上 下的导套来定位的。
2)密封函体。将其用螺栓固定在陶瓷柱塞泥浆泵 下的填料箱上,为水进入柱塞清洗密封面提供了通道; 也对柱塞导向套与V型密封圈起固定作用:为了提高 柱塞的密封寿命,柱塞与密封的配合尺寸非常重要。 过盈量太大,密封的寿命会大大缩短;过盈量太小,密 封会在很短时间内失效,其使用的材料为ZG45。
3)隔环。在密封圈中间增加隔环其作用是保证密 封圈有足够的强度,不至于柱塞在上下运行当中将密封圈拉翻,导致密封的失效。

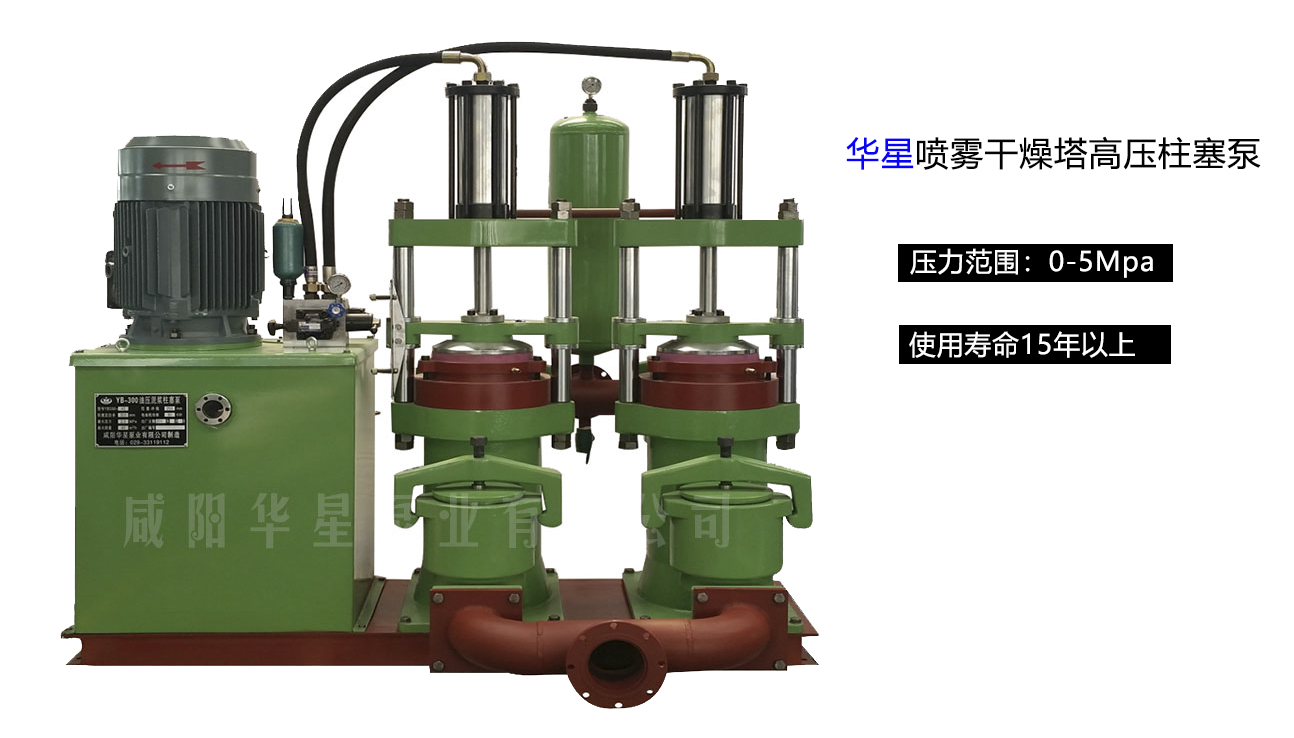

高压大流量液压陶瓷柱塞泥浆泵
